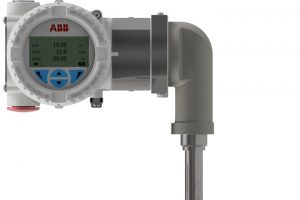

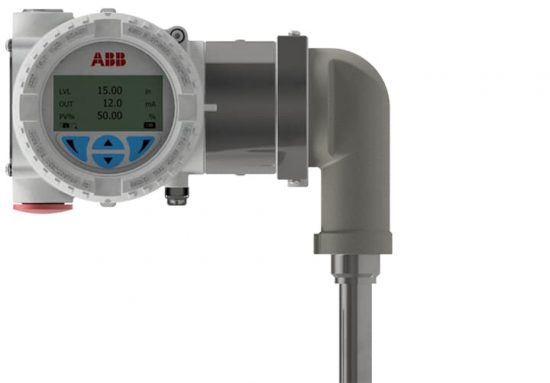

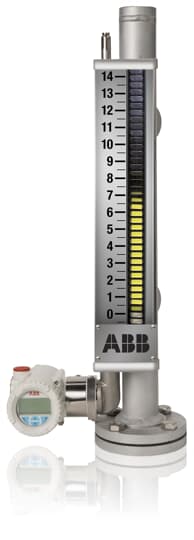

TRASMETTITORE ELETTRONICO
Ripetibilità: ± 0,005% del fondo scala o 0,305 mm (0,012 pollici), a seconda del valore maggiore
Non linearità: ± 0,01% del fondo scala o 0,864 mm (0,034 pollici), a seconda del valore maggiore
Precisione di misurazione: ± 0,01% del fondo scala o 1,27 mm (0,050 pollici), a seconda di quale sia maggiore 1
Tensione di alimentazione: da 12 a 42 Vdc – 4-20mA HART loop powered
Uscita / comunicazioni: 4-20 mA HART7®
Interfaccia utente: display interattivo, DTM, EDDL con messaggistica NE107
Consumo di energia:
4-20 mA: a 36,0 V CC – 3,6 mA 0,13 watt; 21mA 0,76 watt
a 12,0 Vdc – 3,6mA 0,043 watt; 21mA 0,25 watt
Modalità HART (4,0 mA): a 36,0 V CC 0,144 watt
a 12,0 Vdc 0,048 watt
Massima resistenza di linea:
4-20 mA: a 36,0 V CC e 21 mA, 1142 ohm *
a 24,0 V cc e 21 mA, 571 ohm
a 12 V cc e 21 mA, <72 ohm **
* Il massimo consentito con la comunicazione HART® è di 700 ohm
** Vedi il grafico corrente / resistenza
Modalità HART (4,0 mA): da <650 a 700 ohm
Protezione da polarità: 4-20mA, Diodo in serie con loop, FOUNDATION Fieldbus e Profibus PA,
polarità insensibile
Velocità di aggiornamento: 10 misurazioni al secondo
Distanza minima di misurazione: 76,2 mm (3,0 pollici), consultare la fabbrica se è necessaria una distanza minore
Smorzamento: regolabile sul campo, intervallo: da 0,1 a 60 secondi
Uscita allarme: NE43, selezionabile da software o hardware. Superiore (21 mA) o inferiore (3,6 mA)
Soppressione dei picchi Soppressione dei picchi integrale disponibile con il codice opzione S1
Temperatura ambiente: da -40 a 85oC (da -40 a 185oF) Ambiente 2
Umidità: da 0 a 100% di umidità relativa
Linearizzazione: tavolo a 21 punti disponibile
Sensore di temperatura (opzionale): RTD Pt 1000 ohm, codice opzione SER o STL
Classe di tolleranza alla temperatura: IEC 60751 Classe B, + (0,3 + 0,005 [t]), da -700 a 2300C
Custodia: doppio scomparto
Materiale della custodia: alluminio pressofuso a basso tenore di rame con rivestimento in polvere o acciaio inossidabile 316
Materiale dell'etichetta del dispositivo: acciaio inossidabile AISI 316
Collegamento elettrico: due M20 x 1,5 o due 1 / 2in. Sono disponibili anche FNPT, adattatori e connettori bus
Protezione ingresso: IP66, NEMA 4X
Appunti:
1 La precisione della misurazione viene registrata alle condizioni ambientali di fabbrica (23,88 ° F +/- 5,6 ° C (75 ° F +/- 10 ° F)) utilizzando un magnete di calibrazione. La precisione può essere ulteriormente influenzata da altri fattori come il galleggiamento
isteresi, installazione, condizioni di processo e condizioni ambientali.
2 Alcune approvazioni di agenzie potrebbero differire.
HART® è un marchio registrato del FieldComm Group
TUBO SENSORE

Materiale:
Standard: acciaio inossidabile 316 / L
Opzioni: Alloy 20, Hastelloy® C-276, FEP-TEFLON® rivestito, acciaio inossidabile 316 / 316L elettrolucidato
Acciaio, altri a richiesta
Temperatura di processo:
Standard: da -195,5 a 121,1oC (da -320 a 250oF)
Opzioni: fino a 427oC (800oF) con opzioni
Pressione di processo:
Standard: da -1,0 a 124,1 bar a 149oC (da -14,7 a 1800 psig a 300oF)
Opzioni: 165,47 bar (2400 psig) massimo con il tipo di sonda HP

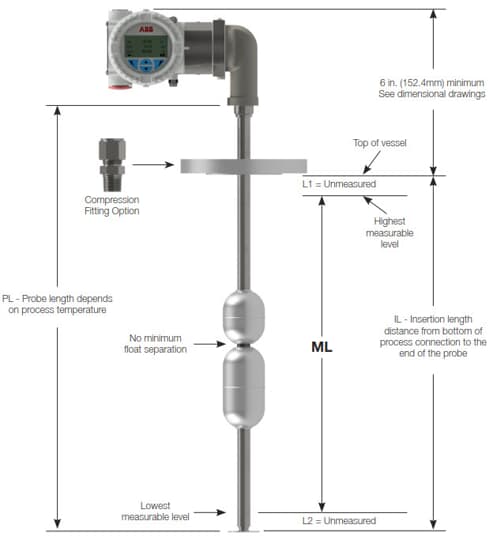

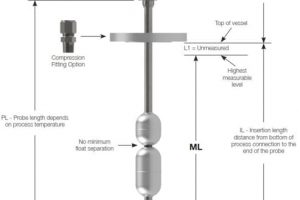

Lunghezza sonda:
Standard: da 304,8 mm a 9,14 m (da 1 a 30 piedi)
Opzioni: massimo 22,86 m (75 piedi) con sonda flessibile W7 nel pozzetto del sensore
Tolleranza sulla lunghezza della sonda:
Standard / Opzioni: ± 3,2 mm (0,125 pollici) fino a 3,0 m (10 piedi); +/- 6,4 mm (0,25 pollici) fino a 6,0 m (20 piedi); ± 9,0 mm (0,35 pollici) fino a 9,0 m (29,5 piedi); +/- 25,4 mm (1,0 pollici) fino a 22,86 m (75 piedi)
Montaggio:
Standard: raccordo a compressione da 3/4 in MNPT
Opzioni: tappi, raccordi filettati, flange libere a
